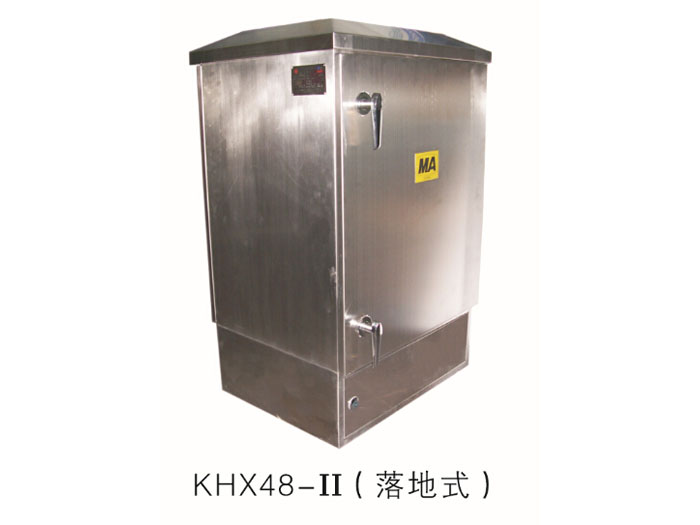

落地式KHX48通信線路避雷器
概述
調度通信系統是煤礦安全生產“六大”系統里面必備的系統，是生產通信、救援保障、指揮調度必不可少的聯系通道。因此通信系統的大對數電纜的通信傳輸線路的保護就顯得非常重要。當攜帶有大能量的雷電擊中系統防雷能力較薄弱的通信傳輸線路，尤其在擊中有一定高度的架空傳輸線路后，盡管傳輸線路使用的是屏蔽線纜，并要求做可靠接地(如果屏蔽效果不好，接地質量較差則更危險)，但雷電的危險能量仍能竄入線路中，并進入正在運行的設備，輕則造成設備損壞，重則有可能因設備損壞造成電火花外漏，由電火花引起井下瓦斯和煤塵的爆炸。因此國家《煤礦安全規程》第四百五十九條第三款規定:通信線路必須在入井口裝設熔斷器和防雷電裝置，就是為了規避這個風險，以保證通信線路的絕對安全。

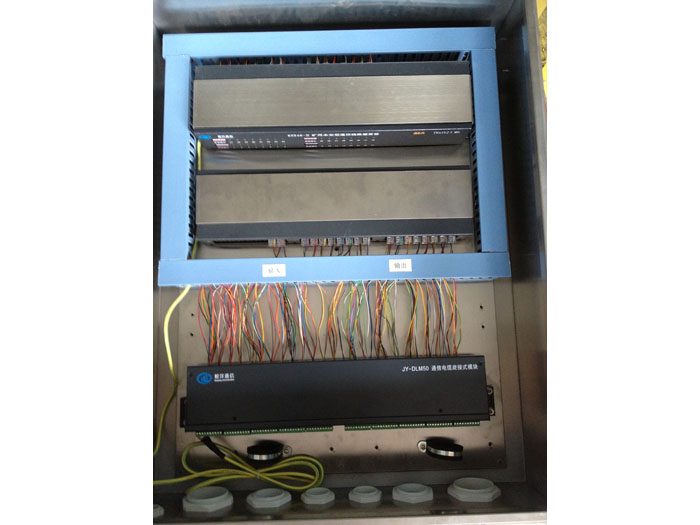

KHX48系列通信線路避雷器，集成了通信線路不同電壓等級的防雷和熔斷保護。對過電壓進行鉗位，過電流進行熔斷，雷擊大電流直接對地泄放。以保證通信線路的絕對安全。為了更好的識別某一路的電壓通信線路狀態，KHX48-II型增加了通信線路狀態包括空閑、通話、振鈴等指示。KHX48-III型增加了JY-CLMS32智能通信線路管理系統，及在沒有配置耦合安全珊的情況下可以選配耦合安全珊模塊。在通信線路管理系統里面能智能顯示某一路的線路狀態。一旦某一線路出現了故障，系統能提示并能報警。
主要技術參數
12345工作環境
a)環境溫度為0~ 40℃；
b)相對濕度為95%；
c)大氣壓力為80～106kPa；
d)使用場所：可適用有甲烷、煤塵爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。
工作電壓
KHX48 –L、 II型都為無源型， KHX48-III型中的JY-CLMS32通信線路管理系統需要提供電源接入，其中電源的工作電壓為：AC220V,50Hz,或者DC12V 1A的工作電壓。電壓的波動范圍：AC:90V~250V；DC 10.5~14V。
其他技術參數
型號 | KHX48系列 |
標稱工作電壓Un | 48V |
最大持續運行電壓Uc | 60V |
最大持續工作電流IL | 400mA |
標稱放電電流（8/20μS）In | 5kA |
最大放電電流（8/20μS）Imax | 10kA |
電壓保護水平（In）Up | ≤280V |
響應時間tA | ≤1ns |
傳輸速率Vs | 2Mbps |
插入損耗aE | ≤0.5dB |
溫度范圍 | -40℃ ~ +80℃ |
防護等級 | IP54 |
